检测原理
在规定的试验温度、湿度与拉伸速度下,通过对塑料试样的纵轴方向施加拉伸载荷,使试样产生形变直至材料破坏。记录下试样破坏时的最大负荷和对应的标线间距离的变化情况。
检测指标
拉伸强度、屈服强度、断裂伸长率、泊松比和弹性模量。
检测标准
适用对象 | 塑料 | 薄膜及片材 | 橡胶和弹性体 |
常用标准 | ASTM D638 ISO 527-2 GB/T 1040.2 | ASTM D882 ISO 527-3 GB/T 1040.3 | ASTM D412 ISO37 GB/T 528 |

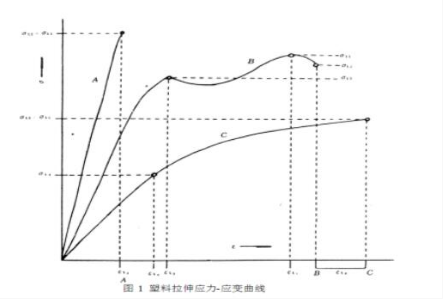

相关图片
拉伸试样
(1) 试样的形状和尺寸
标准方法规定使用四种型号的试样 。
(2) 试样的选择
热固性模塑材料:用 I 型。
硬板材料:用 II 型( 可大于170mm ) 。
硬质、半硬质热塑性模塑材料:用 II 型,厚度d=(4±0.2)mm 。
软板、片材:用 III 型,厚度d≤2mm 。
塑料薄膜:用 IV 型。
(3) 对试样的要求
①试样表面应平整、无气泡、裂纹、分层、无明显杂质相加工损伤等缺陷,有方向性差异的试片应沿纵横方向分别取样。
②硬板厚度d≤10mm时,以原厚作为试样的厚度;当厚度d≥10mm 时.应从一面机械加工成10mm 。
③测试弹性模量,用厚4—10mm的 II 型试样或用长200mm 、宽15mm的长条试样。
④每组试样不少于5个。
