-
焊接工艺评定腐蚀试验紧固件测试MTC认证拉拔试验塑料发泡材料胶带力学性能断口分析REACH测试加州65测试卤素测试VOC测试食品接触材料测试电池产品禁限用物质测试包装产品禁限用物质测试
- •
- •
- •
金属材料检测
仓储货架检测
无损探伤检测
高分子及复合材料
涂镀产品检测
可靠性测试
失效分析
环保测试
400-633-0908
181 2654 7679
181 2654 7679

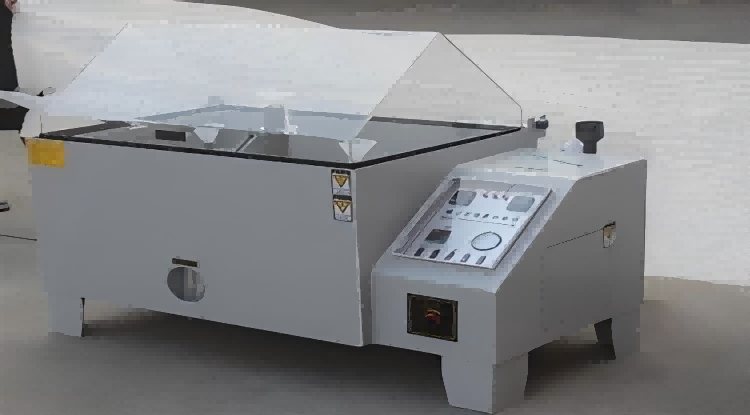

耐蚀性是指电镀产品抵抗环境条件侵蚀的能力，它是镀层质量的重要指标。不管是防护性镀层还是装饰性镀层、功能性镀层，对镀层都有耐蚀性要求。耐腐蚀试验是考核镀层质量、评价产品使用寿命的重要手段，对保证产品的安全使用具有重要意义。镀层耐腐蚀试验主要有盐雾试验、二氧化硫腐蚀试验（SO2试验）、电解腐蚀试验（EC试验）、腐蚀膏试验（CORR试验）等。
不同耐腐蚀试验方法之比较：
检测方法 | 测试标准 | 测试条件 | 适用范围 |
中性盐雾试验 （NSS试验） | GB/T 10125 QB/T 3826 ASTM B117 JIS H8502 | 盐水溶液：（50±5）g/L氯化钠溶液 收集液PH：6.5 ~ 7.2 收集液浓度：50±5g/L 试验箱温度：（35±2）℃ | 适用于金属覆盖层、转化膜、阳极氧化膜、有机覆盖层耐腐蚀试验 |
乙酸盐雾试验 （AASS试验） | GB/T 10125 QB/T 3827 ASTM G85 JIS H8502 | 盐水溶液：（50±5）g/L氯化钠溶液+冰乙酸 收集液PH：3.1 ~ 3.3 收集液浓度：50±5g/L 试验箱温度：（35±2）℃ | |
铜加速乙酸盐雾试验 （CASS试验） | GB/T 10125 QB/T 3828 ASTM B368 JIS H8502 | 盐水溶液：（50±5）g/L氯化钠溶液+氯化铜 收集液PH：3.1 ~ 3.3 收集液浓度：50±5g/L 试验箱温度：（50±2）℃ | |
二氧化硫腐蚀试验（SO2试验） | GB/T 9789 ASTM G87 | 腐蚀气体：SO2 试验温度：（40±3）℃ | 适用于金属覆盖层和无机覆盖层耐腐蚀试验 |
电解腐蚀试验 （EC试验） | GB/T 6466 | 电解液：参照GB/T 6466要求 电流密度：最高3.3mA/cm2 | 适用于钢或锌合金上的铜-镍-铬和镍-铬镀层的耐腐蚀试验 |
腐蚀膏试验 （CORR试验） | GB/T 6465 | 试验箱温度：（38±1）℃ 试验箱湿度：（80%~90%）RH | 适用于装饰性电镀层耐腐蚀试验 |
标准参考：
GB_T 10125-2021 人造气氛腐蚀试验 盐雾试验
GB_T 6465-2008 金属和其他无机覆盖层 腐蚀膏腐蚀试验 (CORR试验)
GB_T 6466-2008 电沉积铬层 电解腐蚀试验(EC试验)
GB_T 9789-2008 金属和其他无机覆盖层 通常凝露条件下的二氧化硫腐蚀试验
QB_T 3826-1999 轻工产品金属镀层和化学处理层的耐腐蚀试验方法 中性盐雾试验(NSS)法
QB_T 3827-1999轻工产品金属镀层和化学处理层的耐腐蚀试验方法 乙酸盐雾试验(ASS)法
QB_T 3828-1999 轻工产品金属镀层和化学处理层的耐腐蚀试验方法 铜盐加速乙酸盐雾试验(CASS)法
ASTM B117-19 操作盐雾装置标准实施规程
ASTM G85-19 改进盐雾试验标准实施规程
ASTM G87-02(2023) 实施潮湿SO2试验的标准规程
ASTM B368-2021 铜加速醋酸盐雾试验标准试验方法（CASS试验）
JIS H 8502-1999 金属镀层耐腐蚀试验方法
