水锤测试

详细介绍

水锤效应（Water Hammer）是指当流体在管道系统中流动时，由于阀门突然关闭或开启、泵的启停等原因导致流体动量突然变化，从而在管道内产生压力波动或冲击波的现象。这种压力波动可能对管道系统造成严重破坏，因此水锤测试成为管道系统设计、安装和运行维护中不可或缺的重要环节。

水锤测试主要有两大目的：

一、系统承受能力验证

1. 验证管道系统（包括管道、阀门、支架、设备等）在模拟的水锤发生时能否安全承受产生的压力波动而不发生损坏。

2. 评估现有在特定操作工况（如泵启停、阀门快关）下的水锤风险。

3. 检验水锤防护措施（如空气罐、调压塔、缓闭止回阀、泄压阀）的实际效果。

一、系统参数测量与分析

1. 测量水锤波传播速度。这是计算水锤压力的关键参数，与液体性质、管道材料、管壁厚度、约束条件有关。

2. 识别反射点/异常点。通过分析压力波在管道中的传播和反射情况，可以定位管道末端、分支、堵塞、泄漏点或其他阻抗变化点的位置。

3. 验证数学模型。为复杂管道系统的水锤模拟提供关键的实测数据（如波速、阻尼系数），由于校准和验证模型的准确性。

4. 研究特定工况条件下的水锤特性。如研究气穴现象的影响、不同阀门关闭规律对水锤压力的影响等。

水锤试验主要有两大方法：

1. 快速阀门操作法。这是最常用、最直接的方法，在管道系统稳定流动状态下，及其快速地关闭（或开启）安装在管道上的一个阀门（试验阀），阀门的关闭时间必须远小于压力波在管道中往返一次所需的时间，通常要求关闭时间小于2L/C，其中L是特征管长，C是水锤波速，这是会产生显著的水锤压力。

2. 使用专用水锤发生器。使用专门设计的设备（如活塞式冲击装置）在管道内瞬间产生一个压力脉冲，模拟水锤效应。这种方法可以产生更可控、可重复的冲击波形。

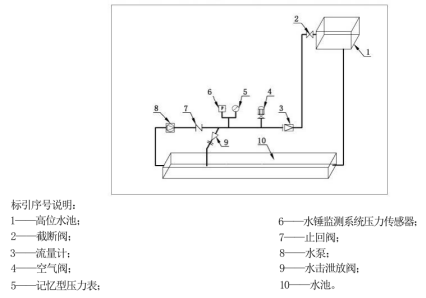

水锤装置发生原理图

检测标准

GB/T 45413-2025 供水管网水锤监测系统通用技术要求

GB 55026-2022 城市给水工程项目规范
